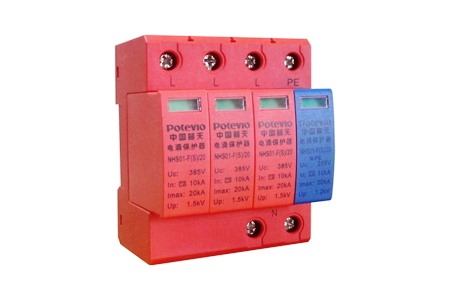

NHS系列交流浪涌保護器

NHS系列交流浪涌保護器

詳細信息 :

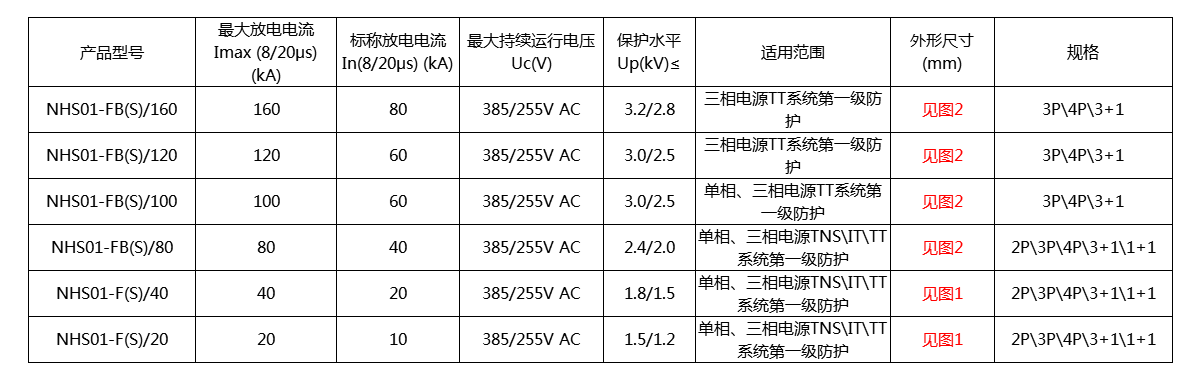

NHS系列交流電源防雷模塊





標稱放電電流為60KA及以上的防雷模塊適用于重要場所的總電源防雷保護;標稱放電電流為20~40KA的防雷模塊適用于各種電源系統(如UPS電源、機房電源等)的防雷保護;標稱放電電流為5KA、10KA的防雷模塊適用于各種電源的防雷保護;該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統,如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。





1  NHS-F系列電涌保護模塊外形尺寸

圖2  NHS-FB系列電涌保護模塊外形尺寸





常用模式接線圖







模塊組合方式

適用供電系統接入方式

模塊導線連接圖

4

三相TN-S、TN-C-S;RCD之后:TT、IT(N)

4

3+1(NPE)

三相(RCD之前)TTIT(N)

5

3

三相TN-C、IT(無N)

6

2

單相TN-S、TN-C-S;RCD之后:TT、IT(N)

7

1+1(NPE)

單相(RCD之前)TT、IT(N)

8

注:FA模塊三相TN-S、TT參照?qǐng)D4,三相TN-C參照?qǐng)D6,單相TN-S、TT參照?qǐng)D7。




安裝技術參數

相應Imax

的模塊

端子接線(多股銅芯)截面積(mm2

遙信端子接

(銅芯)截面積(mm2

安裝尺寸

L連接導線

PE連接導線

160 kA

16

25

1.5

35mm

標準導軌

120 kA

16

25

1.5

80 kA

16

25

1.5

60 kA

10

16

1.0

40 kA

10

16

1.0

20 kA

10

16

1.0

外形尺寸

組合方式

4

3

2

1

FB外形尺寸

144×93.5×69

108×93.5×69

72×93.5×69

36×89×69

F外形尺寸

72×91×66

54×91×66

36×91×66

18×90×66
